ソーラー＆ダイナモ・ライト

  05_02　ダイナモ　手回し発電機

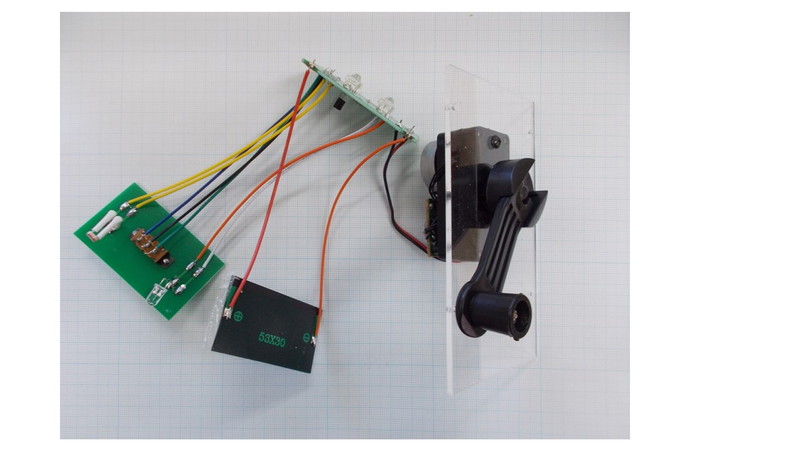

　　　　　手回し発電機の試験

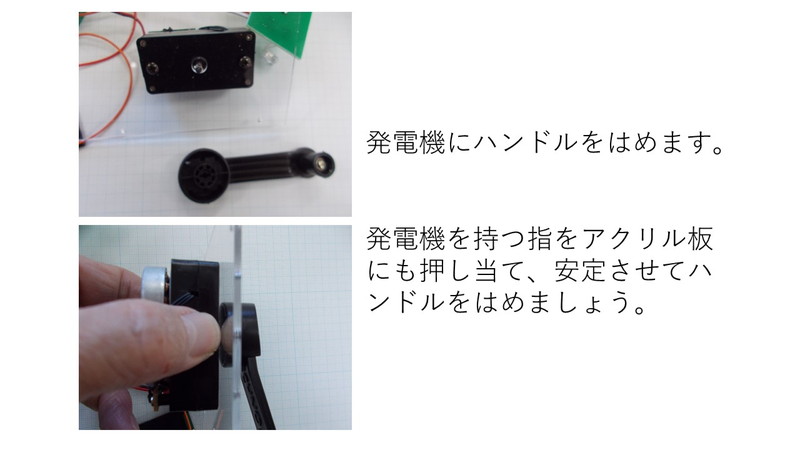

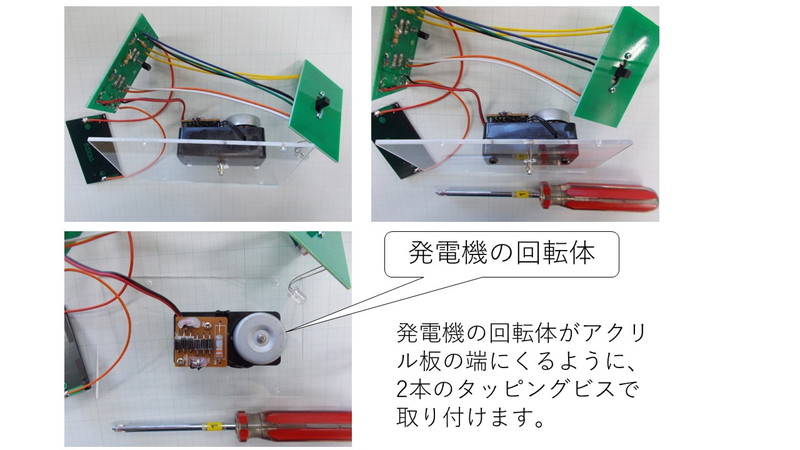

ダイナモ；手回し発電機を取り付けます　：　紫の回路

注意

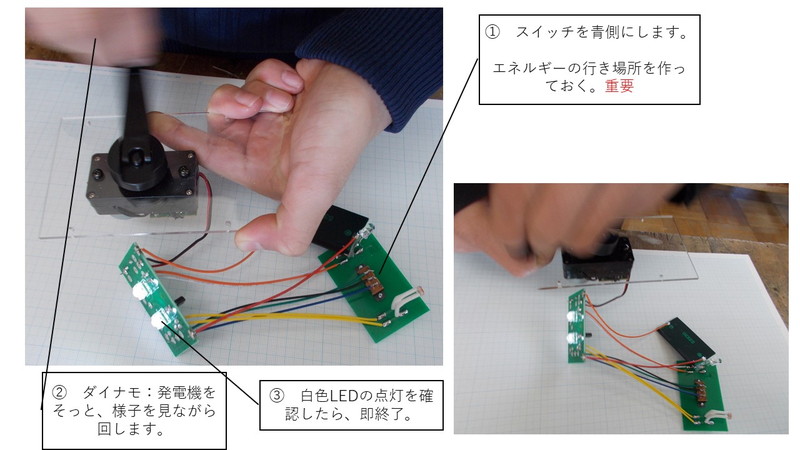

検査・実験

• ゆっくり行います。様子を見ながら回転速度をそっと上げていきましょう。
• 点灯しない…熱が出る…等、異常があったら即停止。相談。
• LEDに対して、発電機はパワーがありすぎます。やりすぎるとLEDを痛めてしまいます。（普段使いでは「手回し発電をするときはLEDの回路をOFFにします。」

ダイナモ　手回し発電機の仕組み

もっとくわしく

三相交流
https://ja.wikipedia.org/wiki/%E4%B8%89%E7%9B%B8%E4%BA%A4%E6%B5%81

発電機
https://ja.wikipedia.org/wiki/%E7%99%BA%E9%9B%BB%E6%A9%9F

三相全波整流回路
https://denki-no-shinzui.com/three-phase-bridge-rectifier/

更にここに、平滑回路（へいかつかいろ）：コンデンサ等　　　定電圧回路：トランジスタ、IC等　　　　　を加え、もっと綺麗な直流を手に入れることもあります。
