ソーラー＆ダイナモ・ライト
02 目印LED

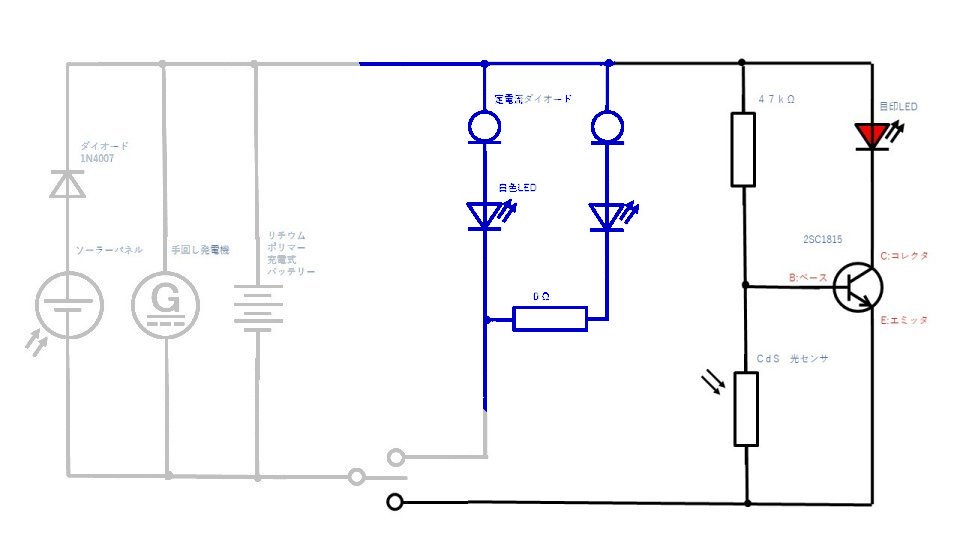

↑青部分は既に作ってあります。 黒部分を加える
02-01

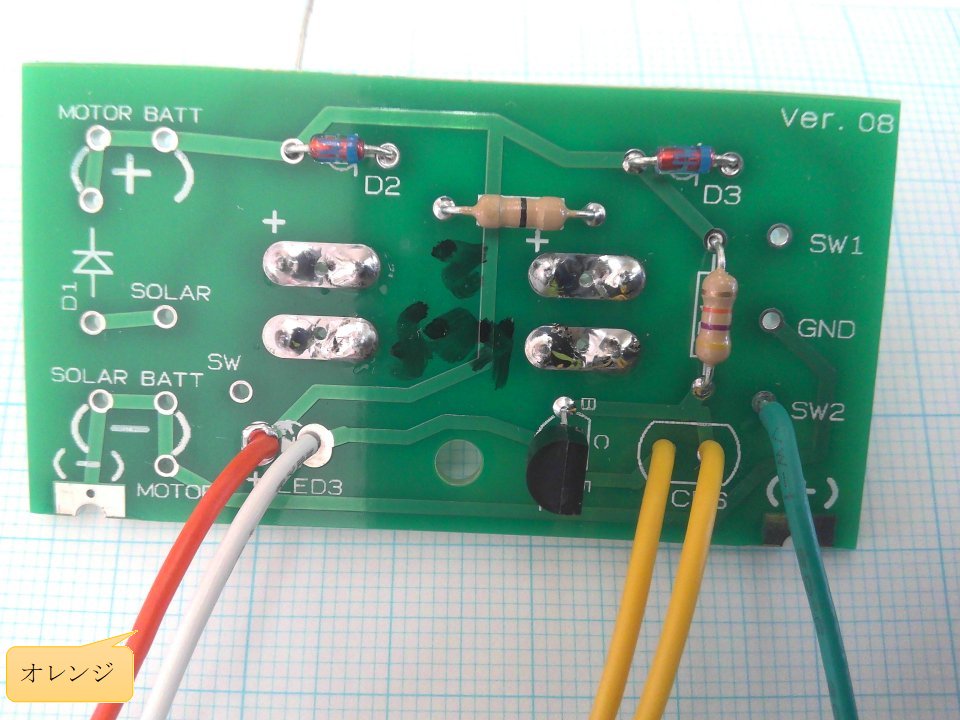

トランジスタ 極性あり 印刷のカマボコ形とトランジスタのカマボコ形の方向を合わせる。

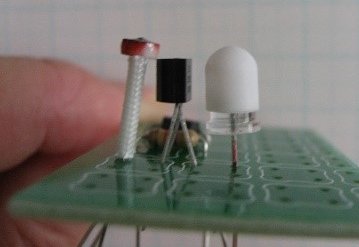

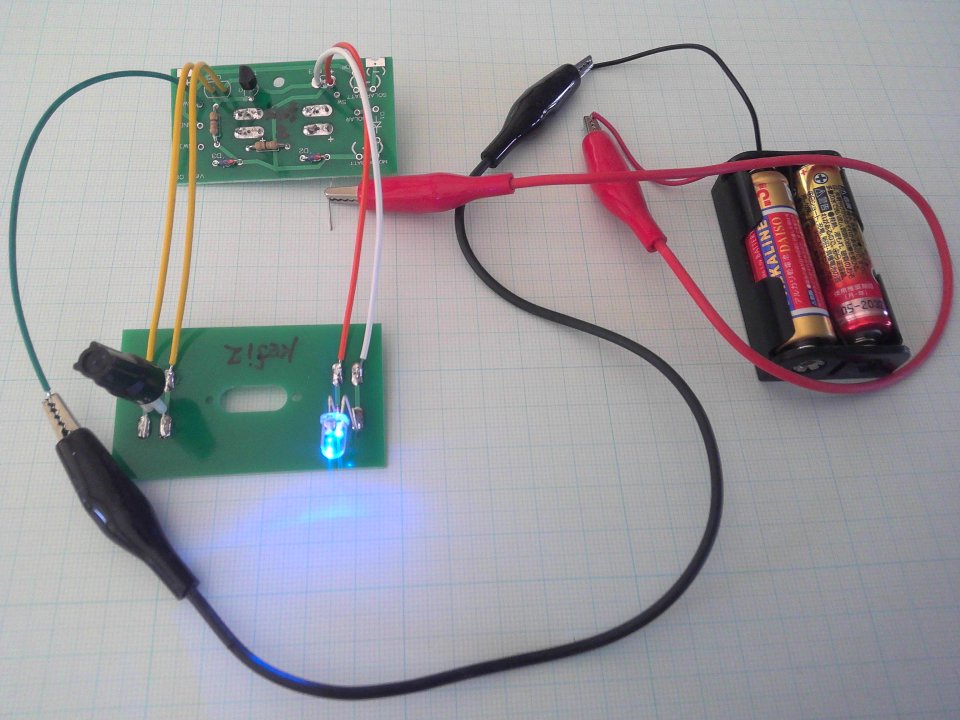

この写真は別作品のものです。→
トランジスタは熱に弱いので5㎜ほど浮かせて、はんだで固める。
抵抗 極性なし 47kΩ 黄・紫・オレンジ・金
02-02

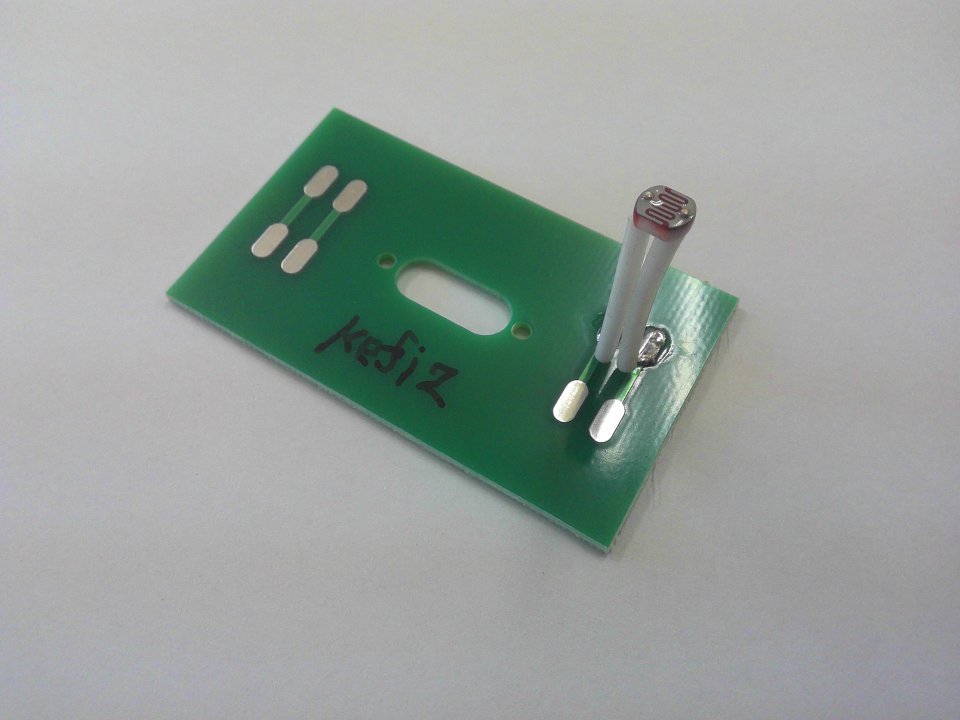

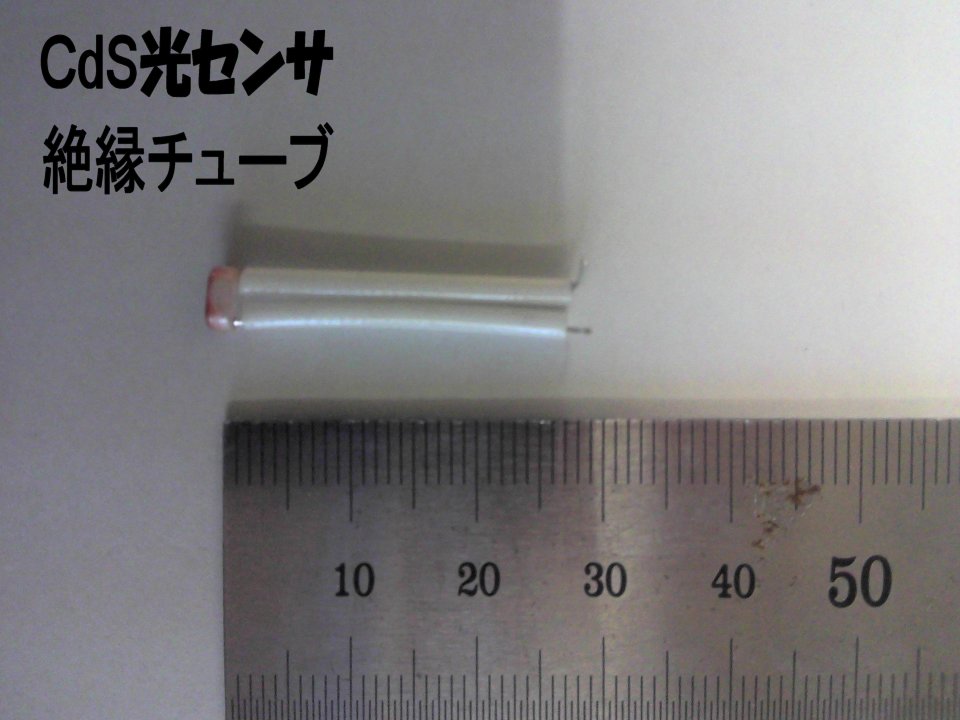

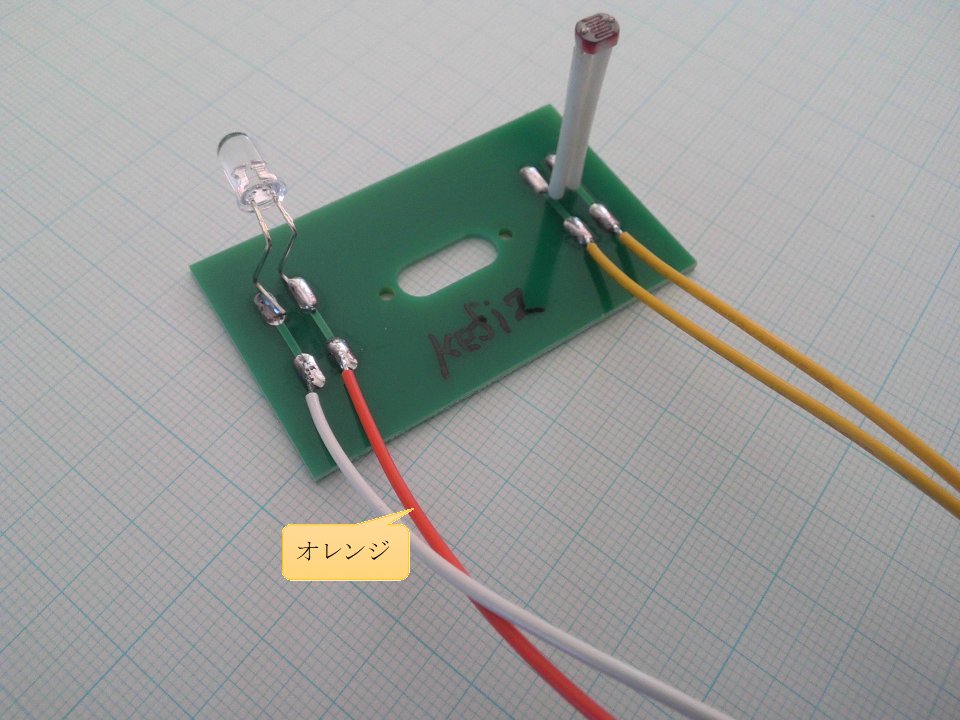

CdS光センサ 極性なし コードは白色を使います。
（写真は2025年のもの）
02-03

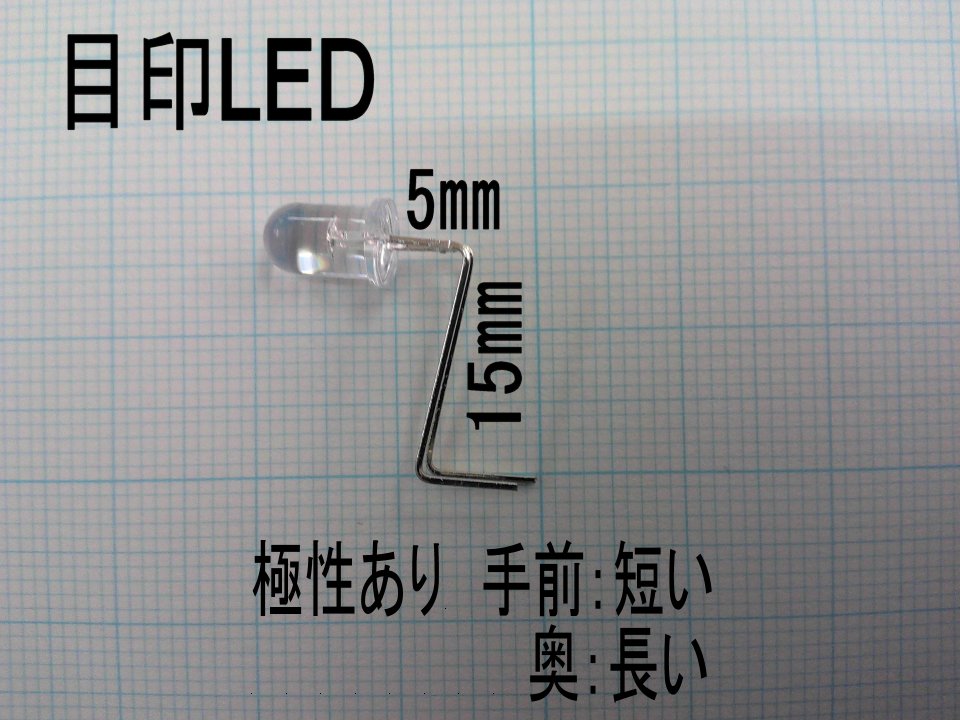

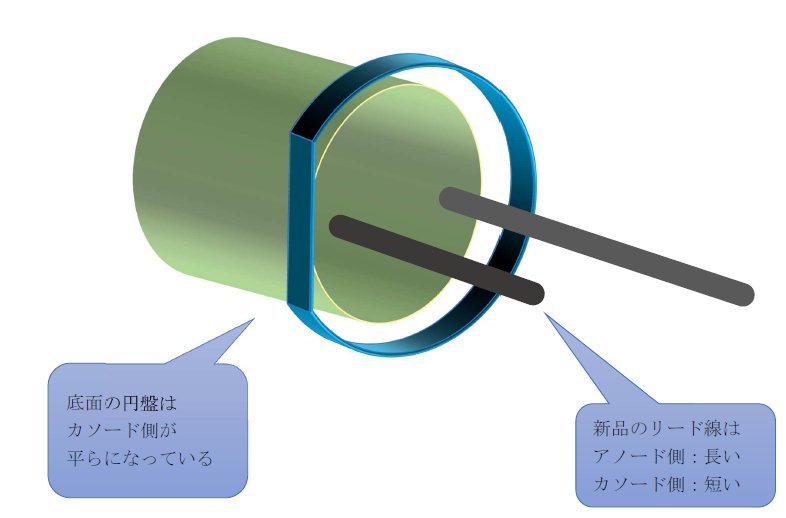

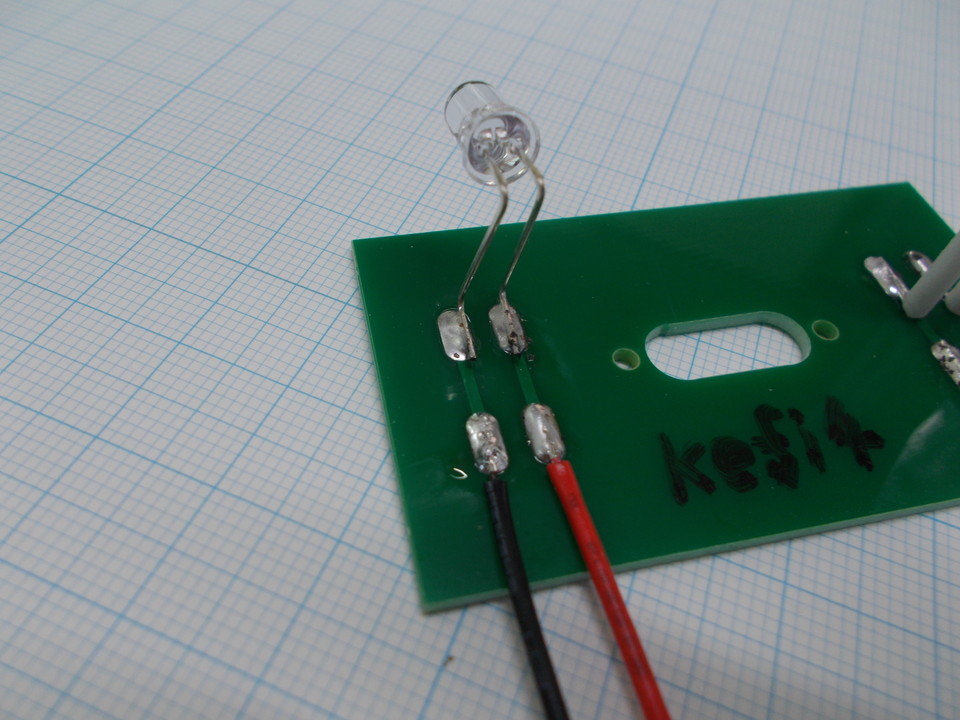

目印LED 極性あり 赤側 長い端子 アノード 陽極
黒側 短い端子 カソード 陰極
02-04

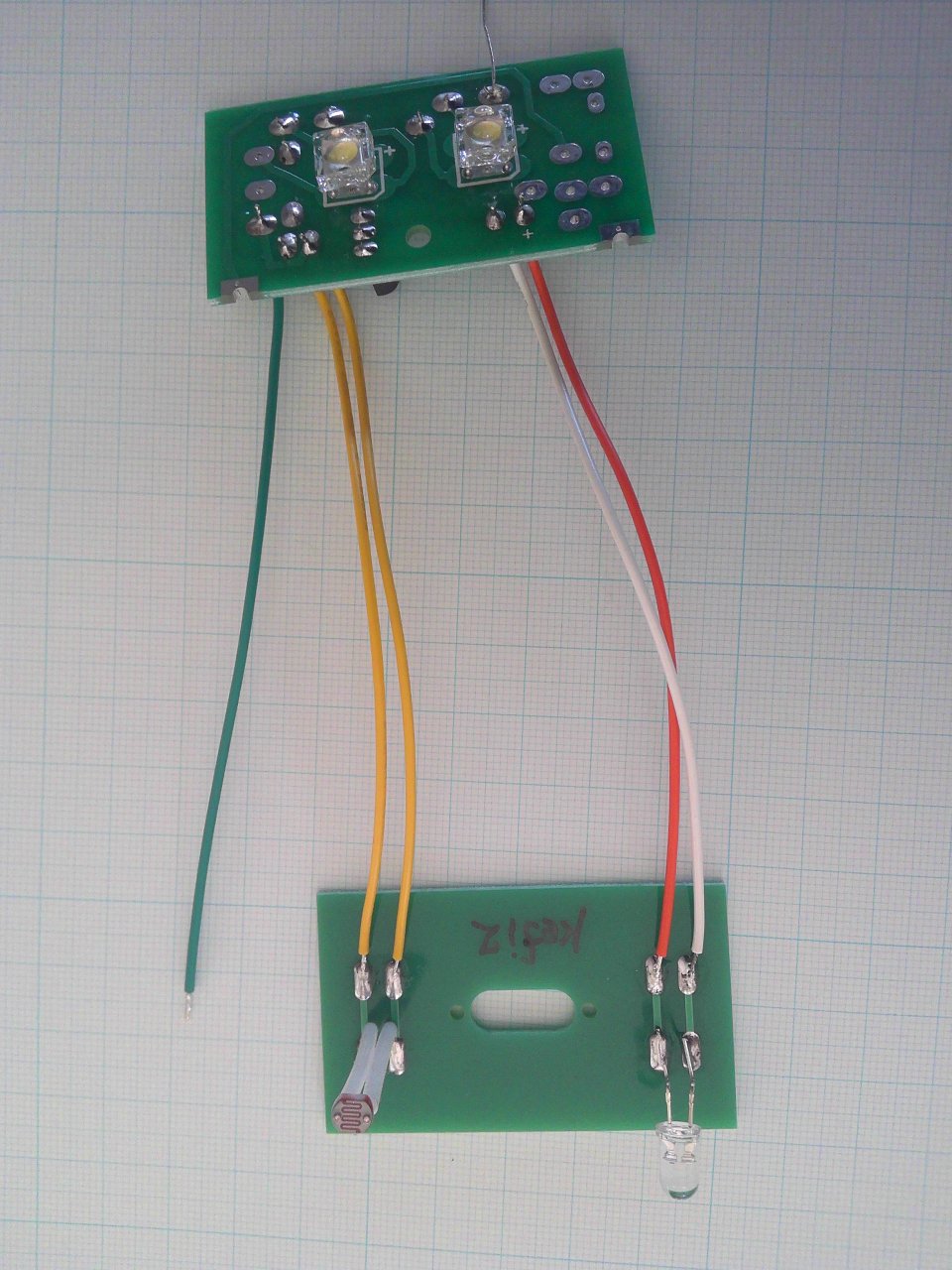

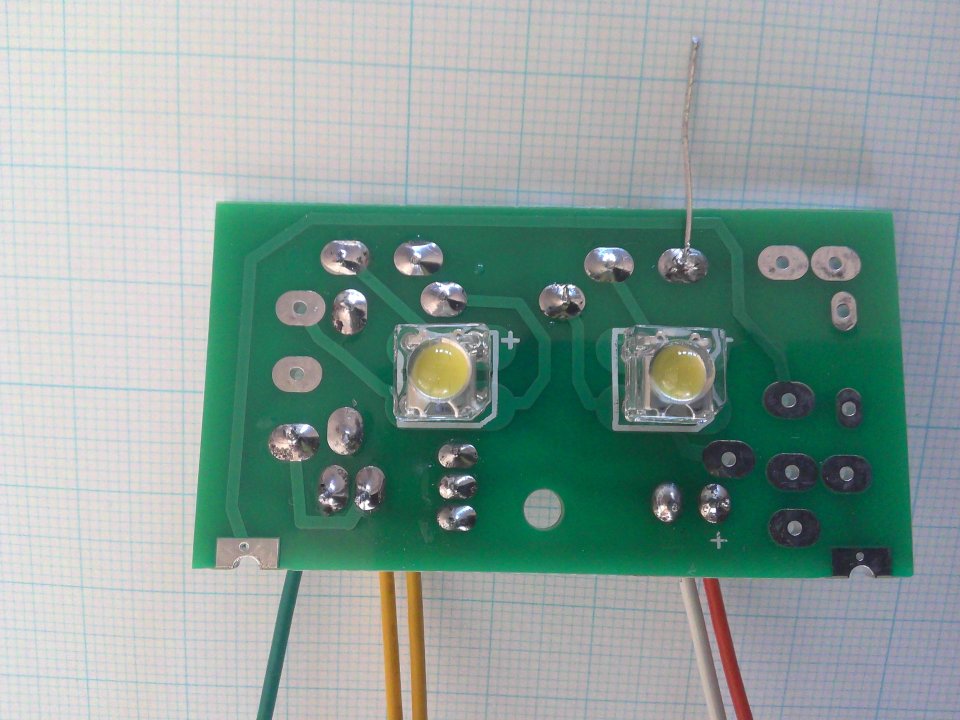

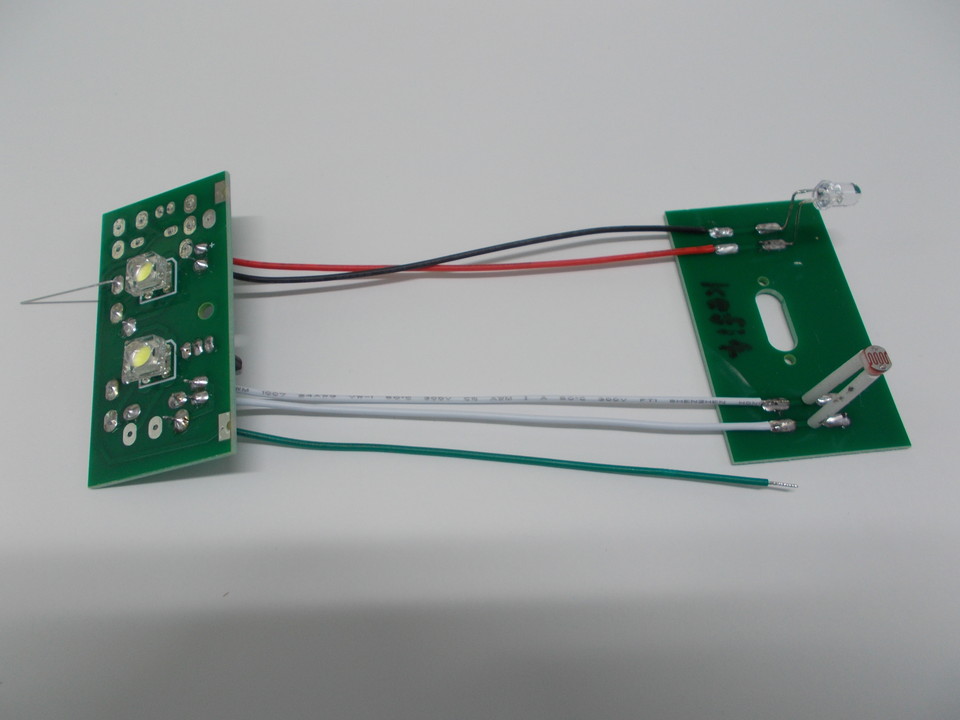

完成
02-05

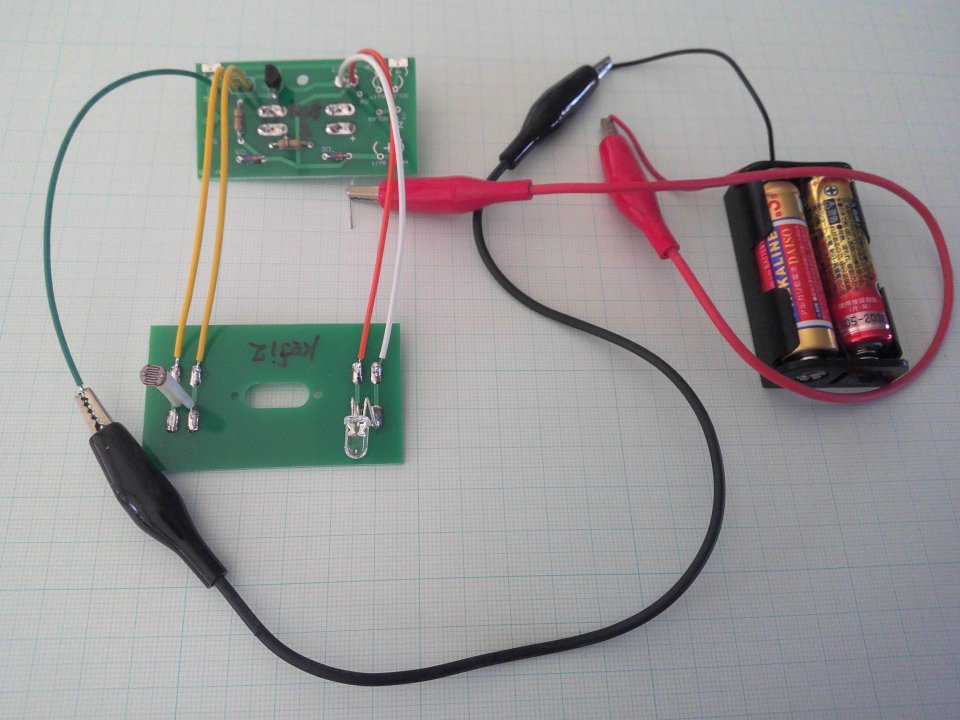

検査

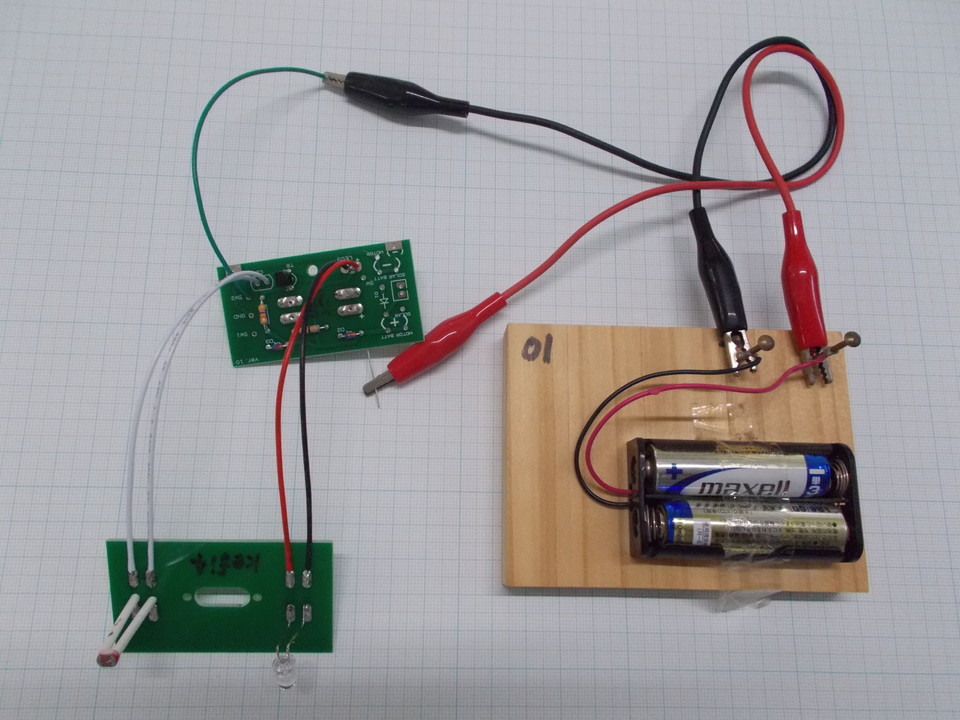

周囲が明るいと 目印LEDは光らない

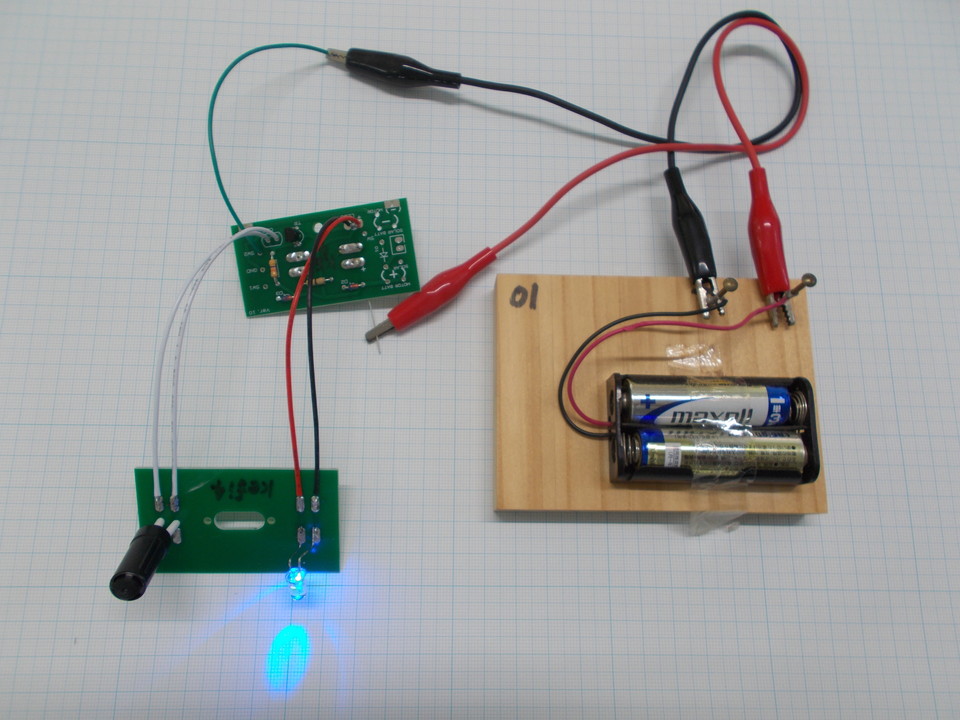

周囲が暗いと（CdS光センサをペンのキャップで覆うと） 目印LEDは光る
トラブルシューティング troubleshooting 故障を撃つ
躓き（つまづき）
よくある躓き top3
おっとぉ！

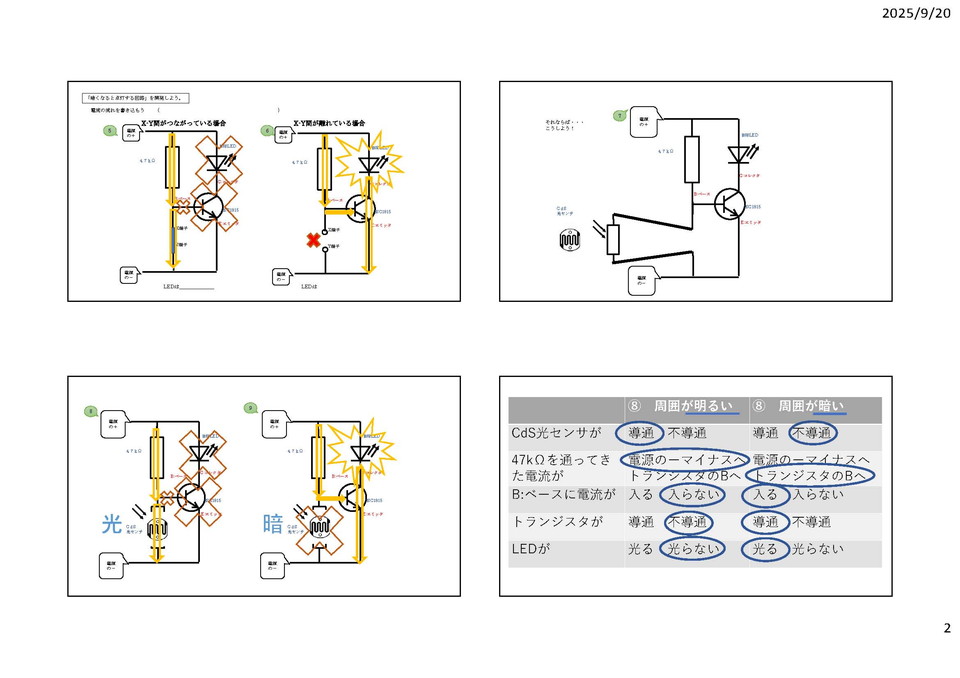

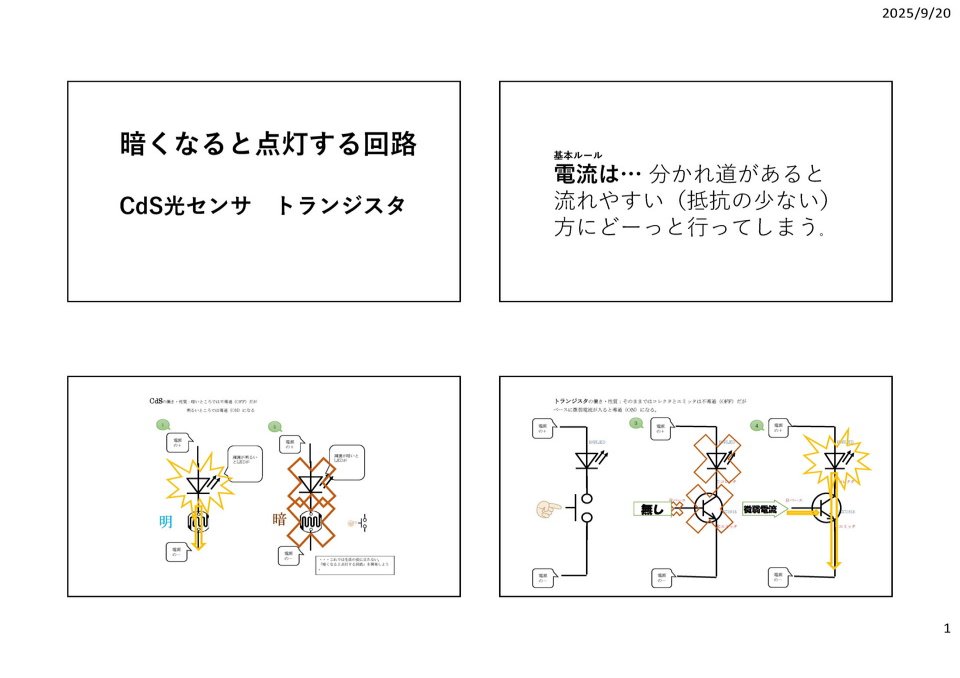

02-06 仕組み
02-07 練習問題
目印LED、CdS光センサ、トランジスタの働き（10月の期末テストに向けて）
考案、設計：有限会社コバヤシ造形堂
zoukeiわtaupe.plala.or.jp
上記のメールアドレスはロボットからの自動送信を防ぐため一部ひらがなにしてあります。
送信の際は「わ」の部分を半角のアットマークに直してください。
Home
初回公開 240916
最新更新 240917
