ソーラー＆ダイナモ・ライト
03 スイッチ回路

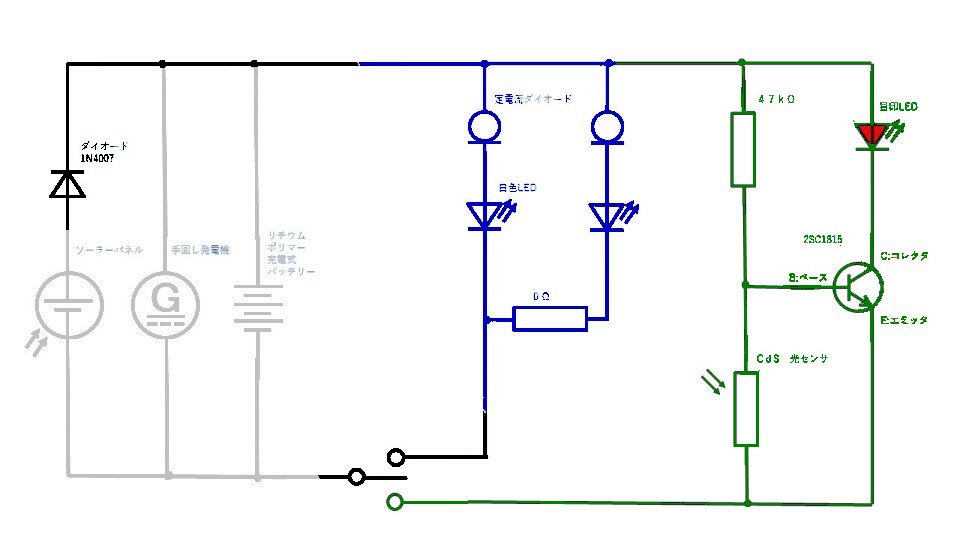

切り替えスイッチ と 逆流防止ダイオード
↑青部分と緑部分は既に作ってあります。 黒部分を加える

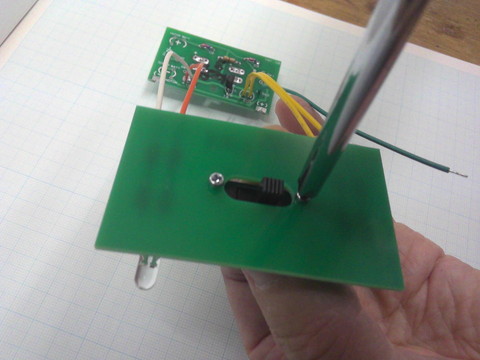

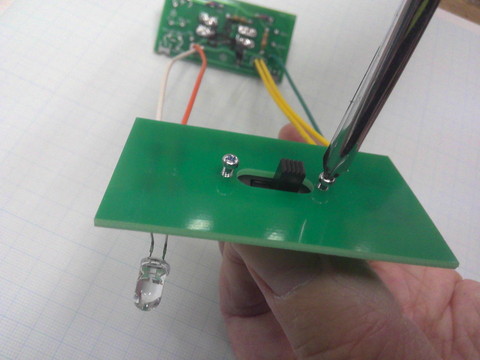

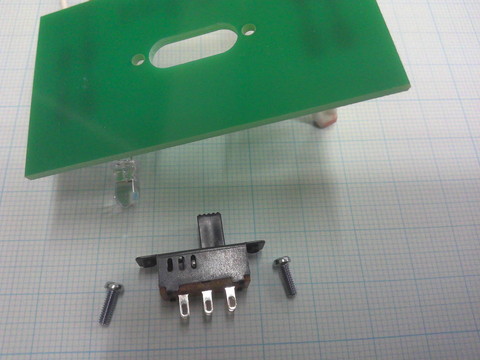

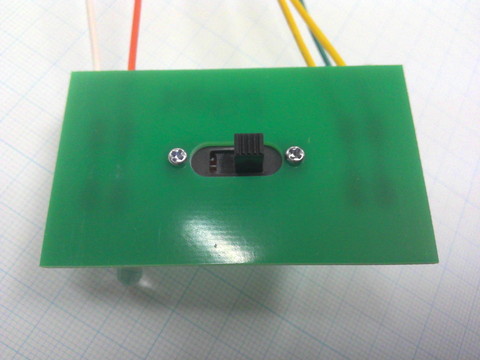

スイッチをねじ止めする
写真は2025年のものです。 コードの色が2026年とは違います。

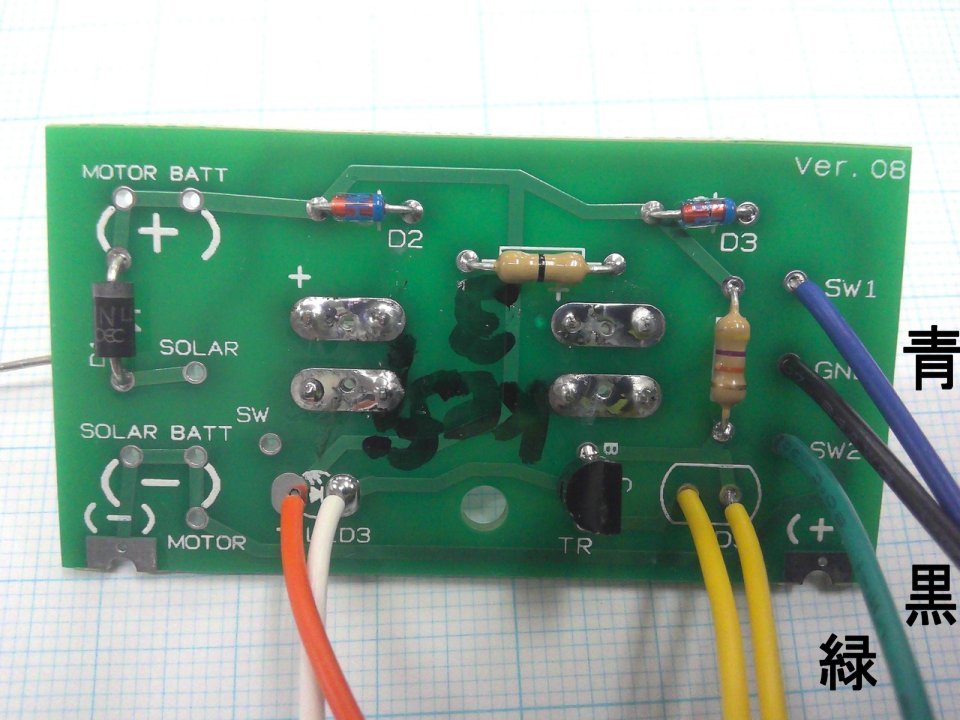

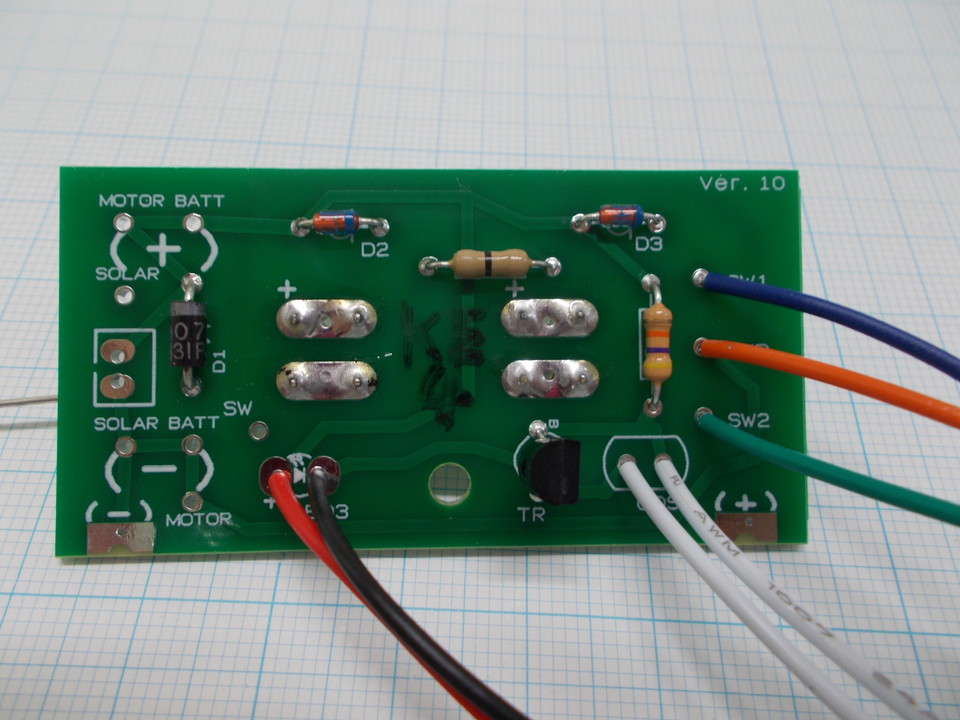

メイン基板に ダイオード、青、オレンジ、緑のビニールコードをはんだ付けをします。
ダイオード：極性あり カソード（陰極、白く塗ってある）が上側
この後の実験のためにアノード（陽極）側のリード線は切らずに残しておきましょう。

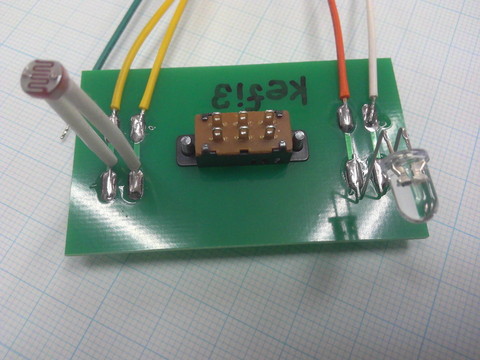

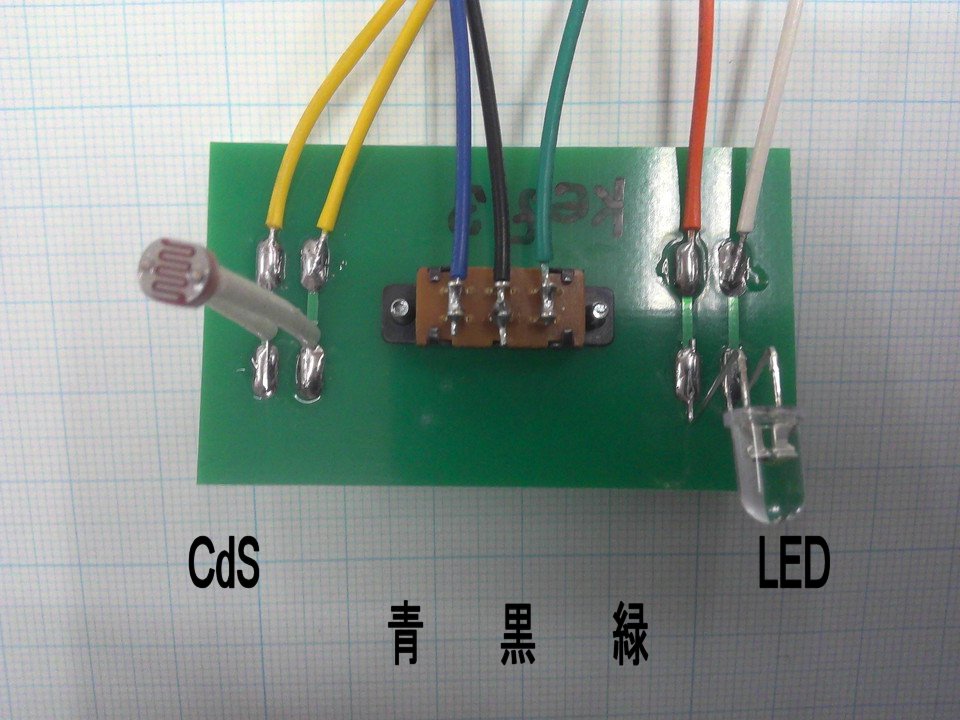

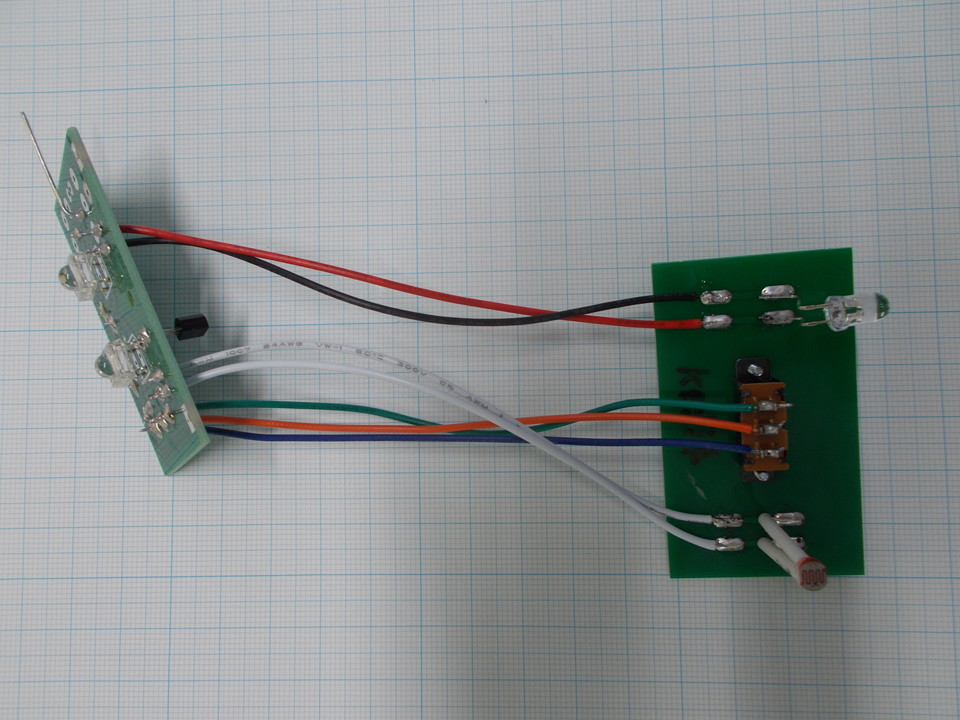

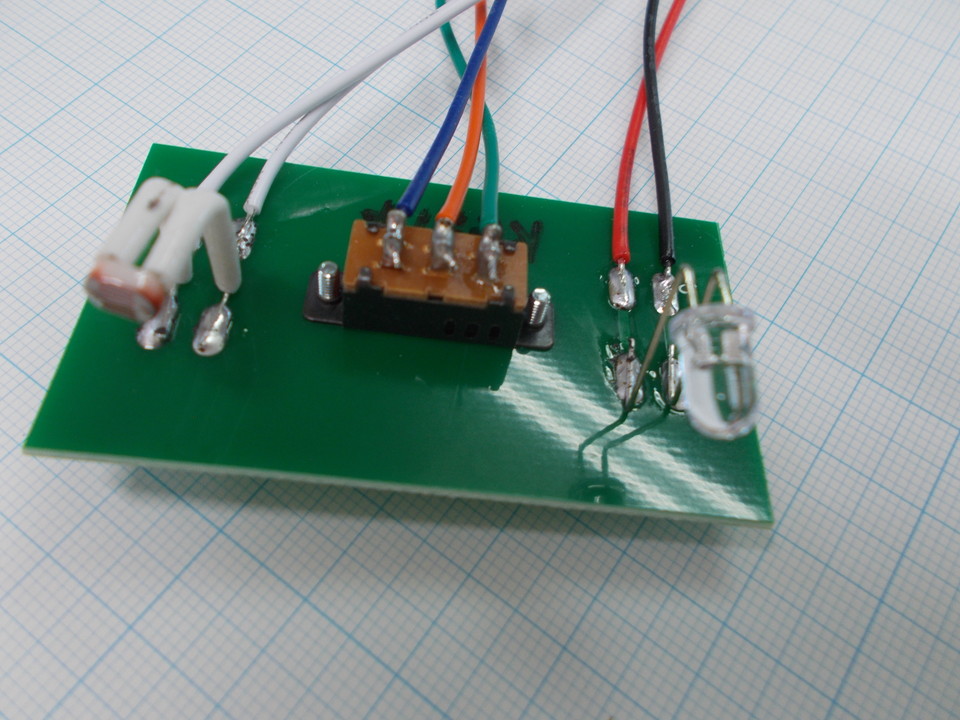

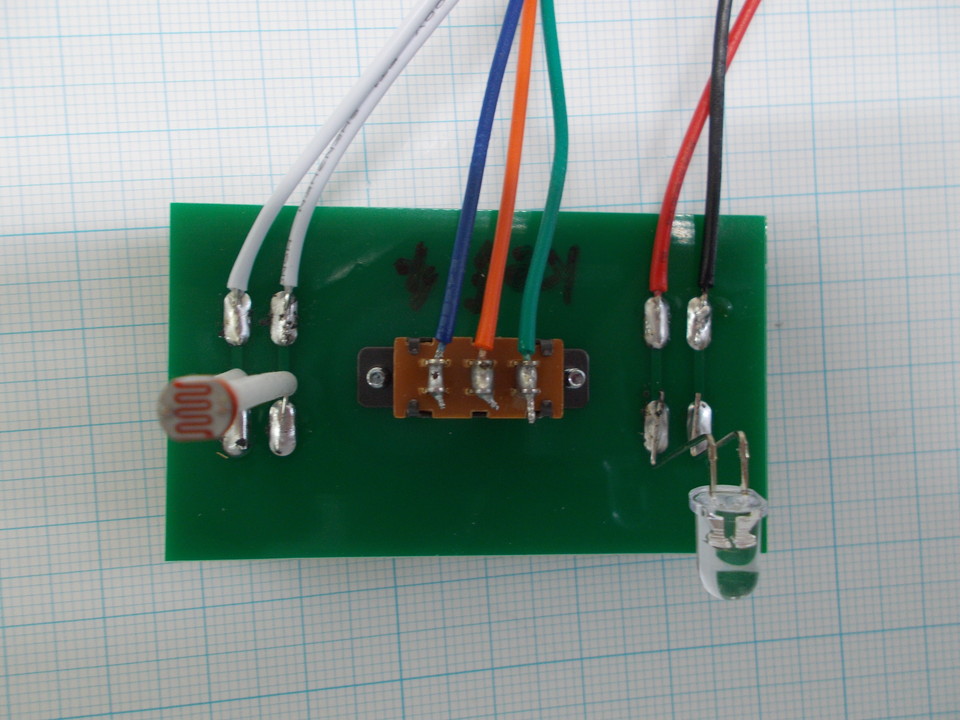

スイッチ基板に 青、オレンジ、緑 のビニールコードをはんだ付けをします。

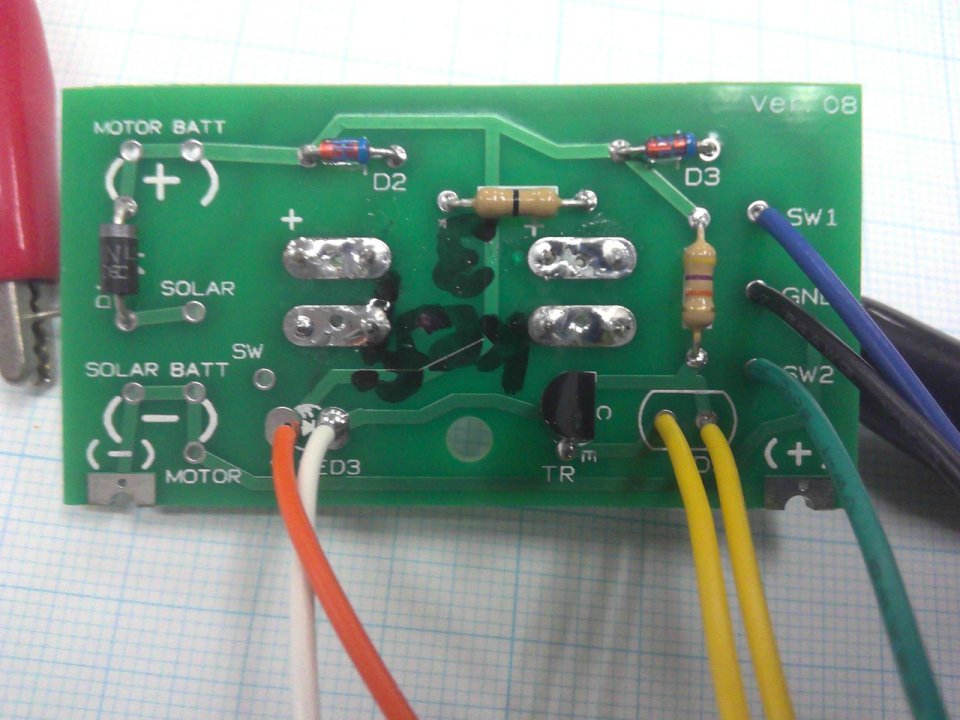

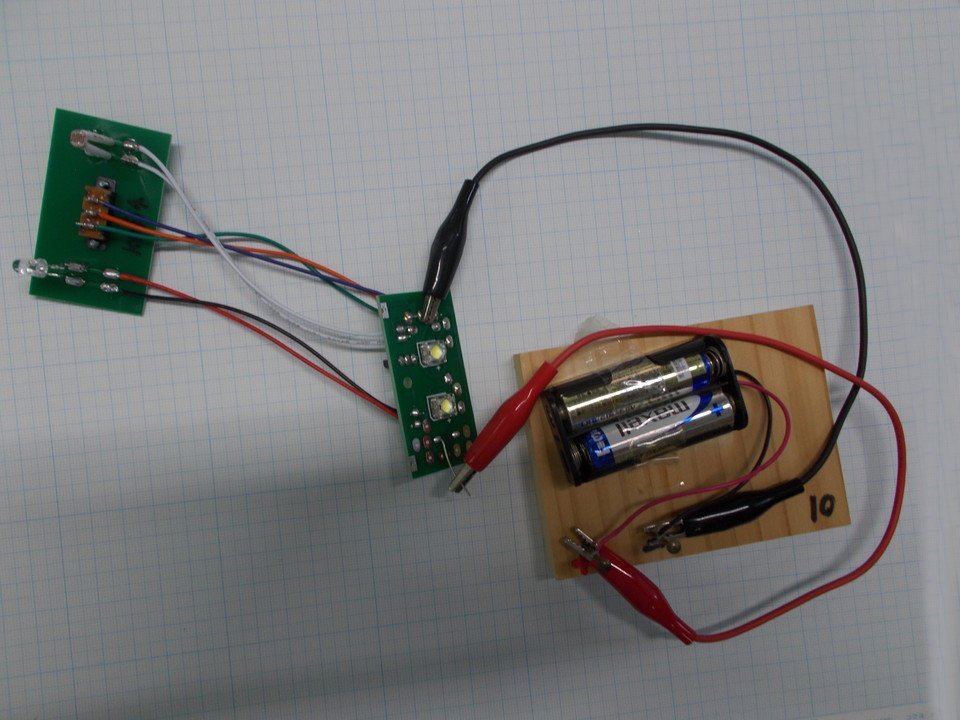

点灯実験
電源のプラスは
ダイオードのアノード（陽極）側に

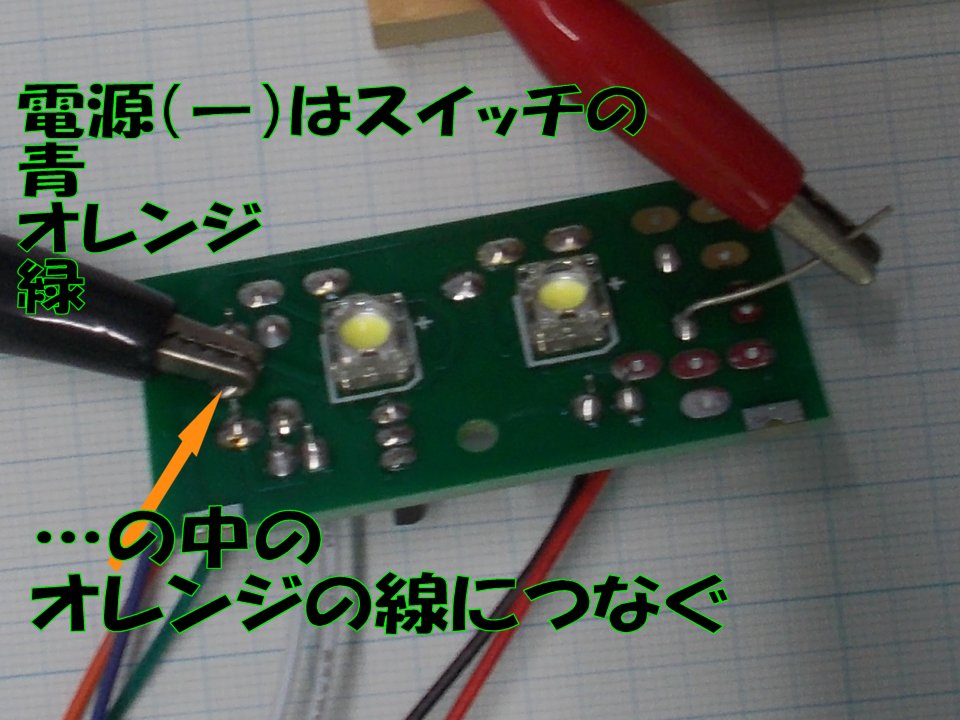

電源のマイナスは
スライドスイッチの中央（オレンジ）に
つなぐ。

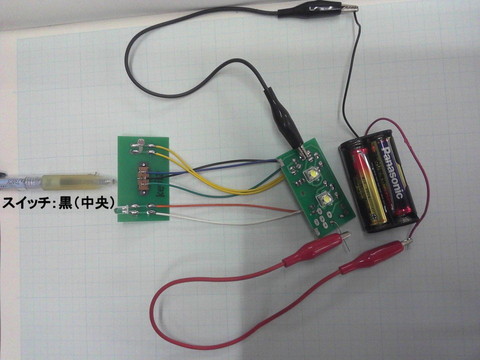

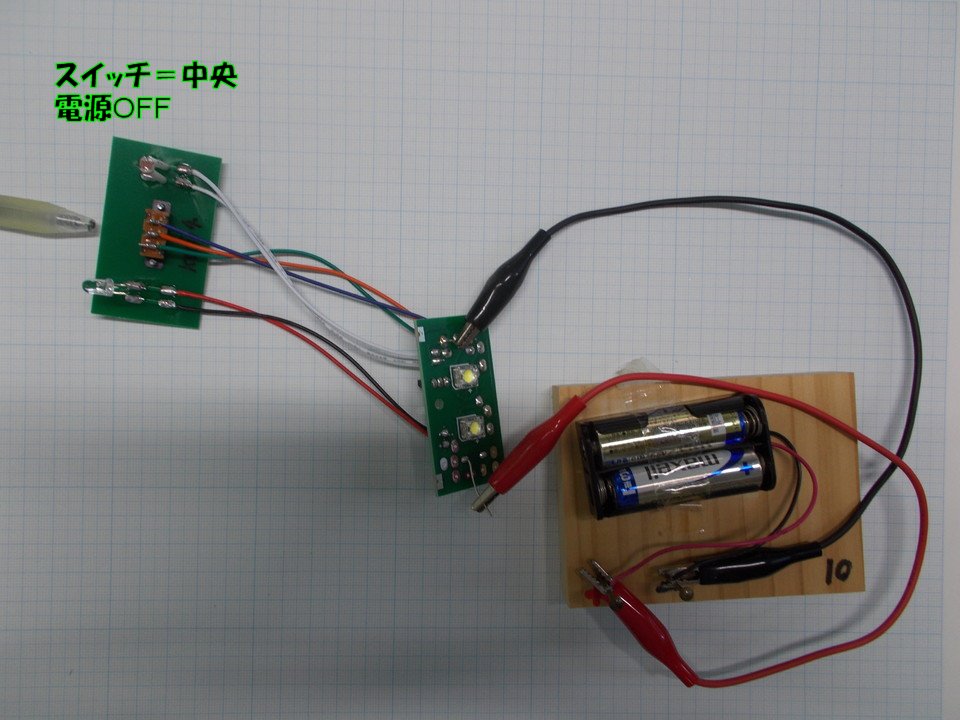

スライドスイッチ＝中央
OFF

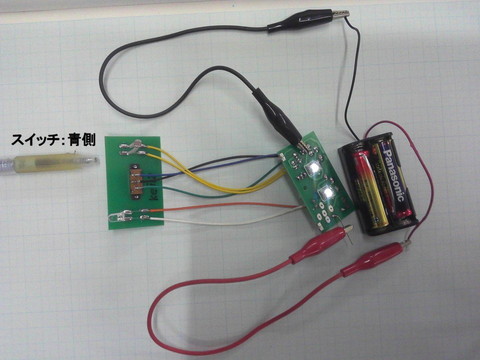

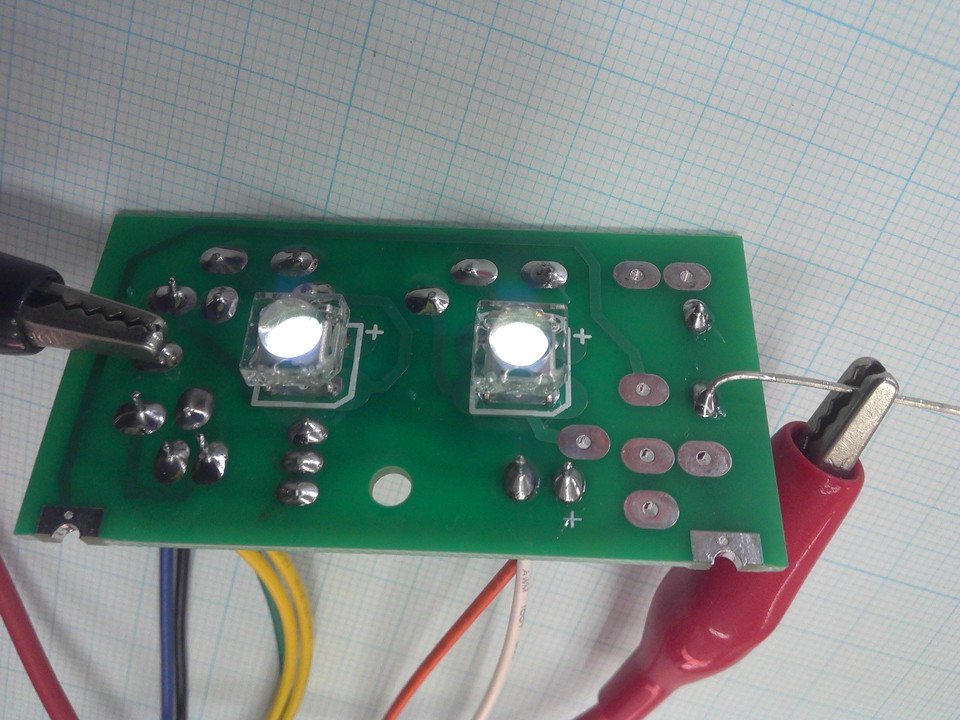

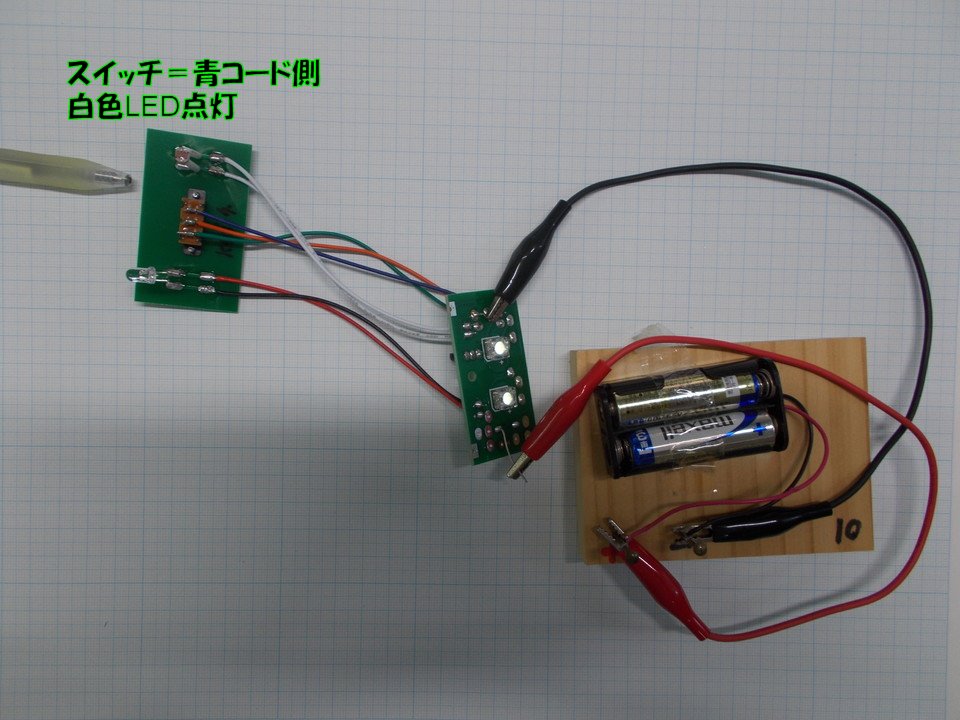

スライドスイッチ＝青側

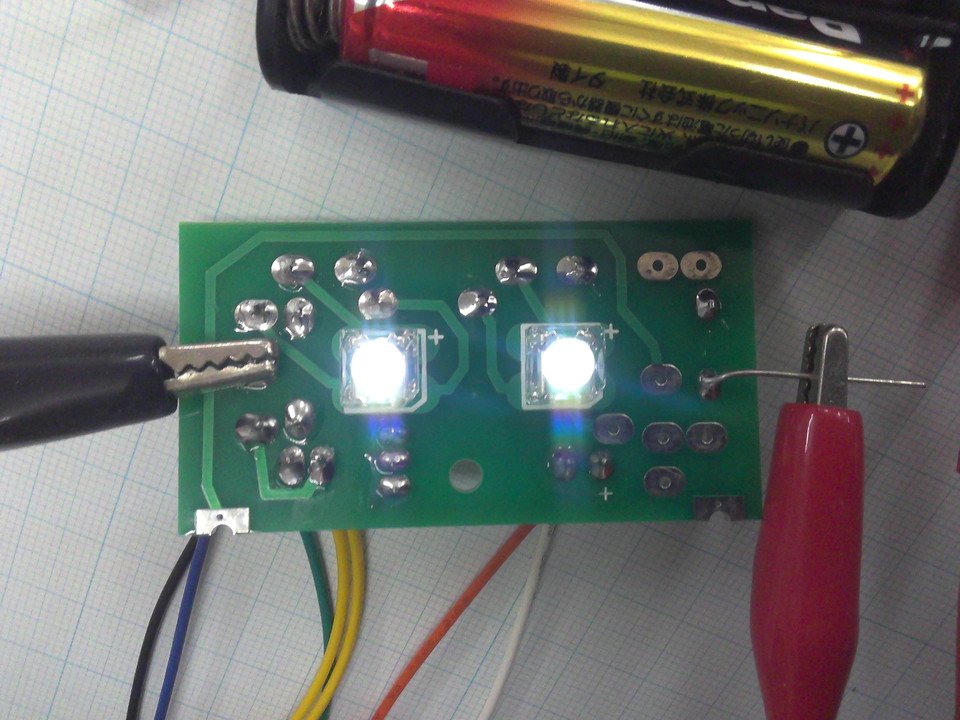

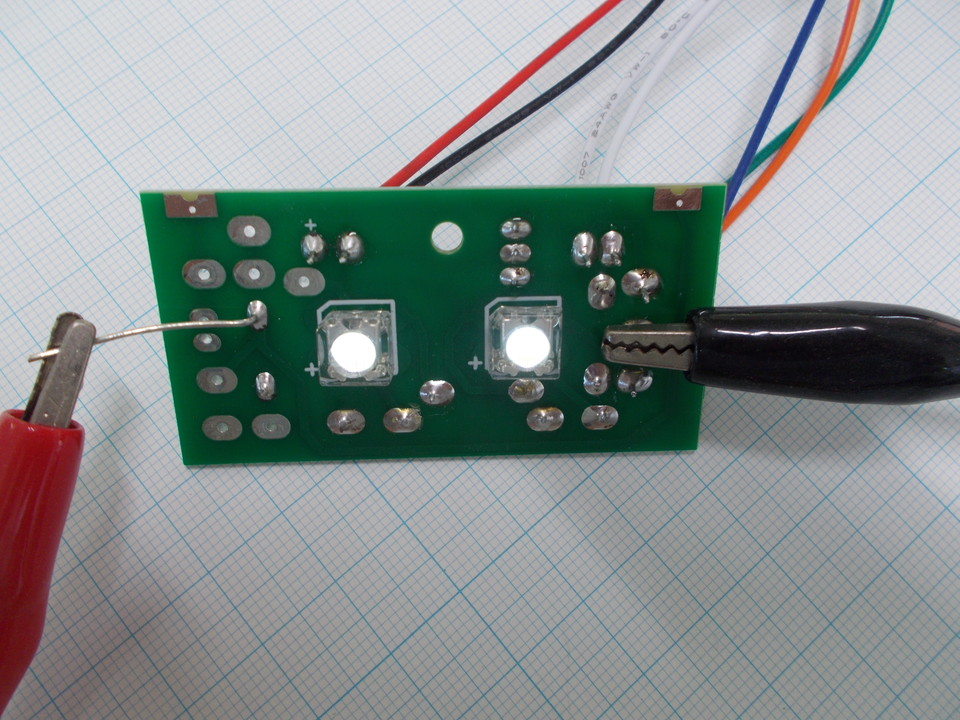

白色LED点灯

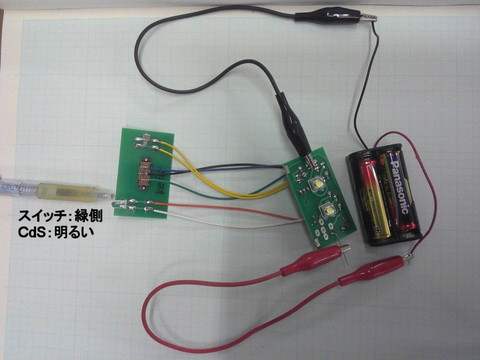

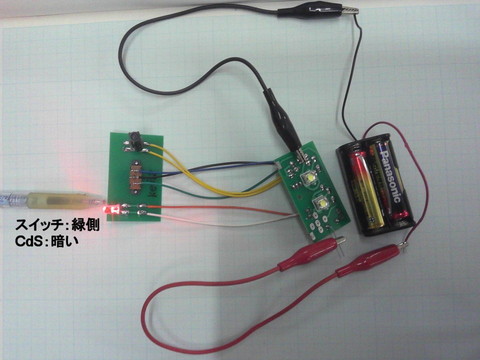

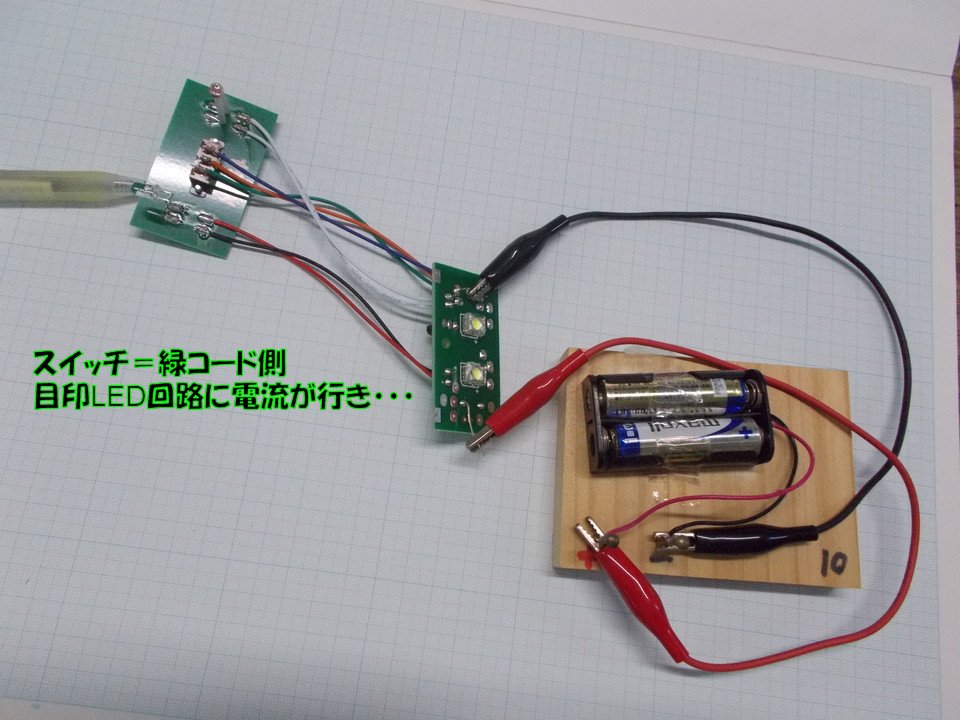

スライドスイッチ＝緑側
目印LEDの回路に電流が行きますが・・・・・まだ点灯しない。
CdS光センサが明るいと、消灯する。

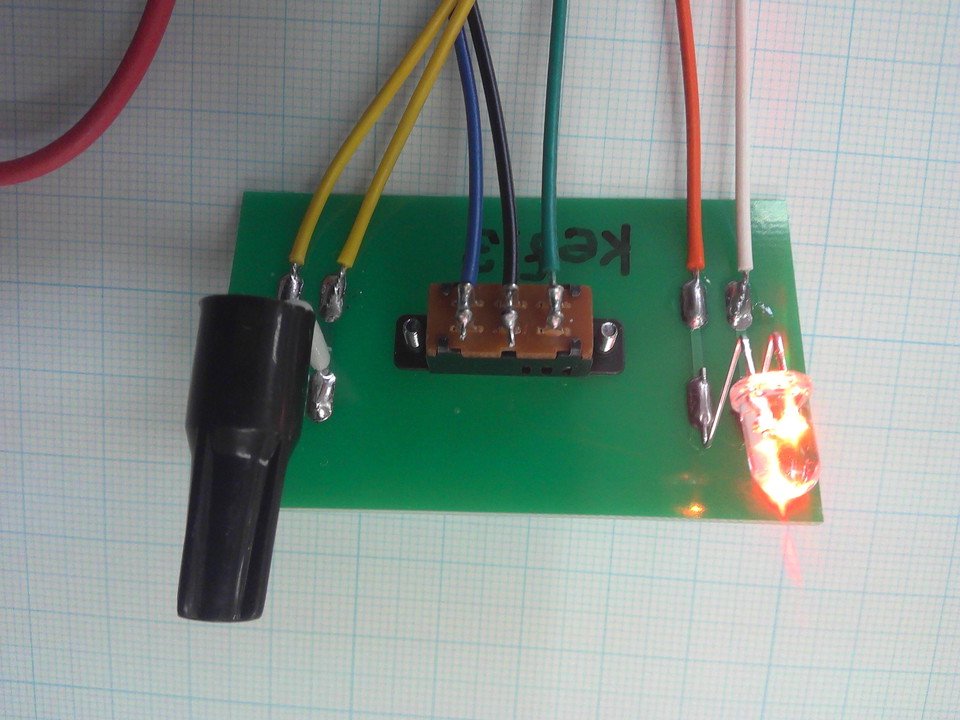

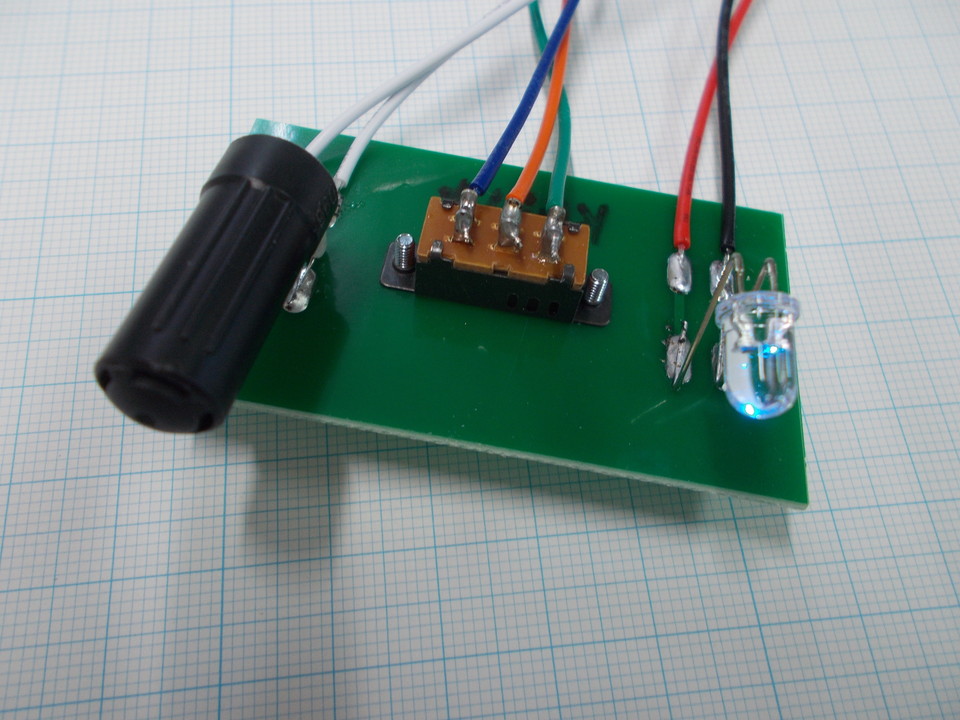

CdS光センサが暗くなると、点灯する。
ソーラーパネルをつける
考案、設計：有限会社コバヤシ造形堂
zoukeiわtaupe.plala.or.jp
上記のメールアドレスはロボットからの自動送信を防ぐため一部ひらがなにしてあります。
送信の際は「わ」の部分を半角のアットマークに直してください。
