ソーラー&ダイナモ・ライト


  04 ソーラーパネル(太陽電池)
     太陽電池を接続し、光エネルギー→電気エネルギーの変換を行う。

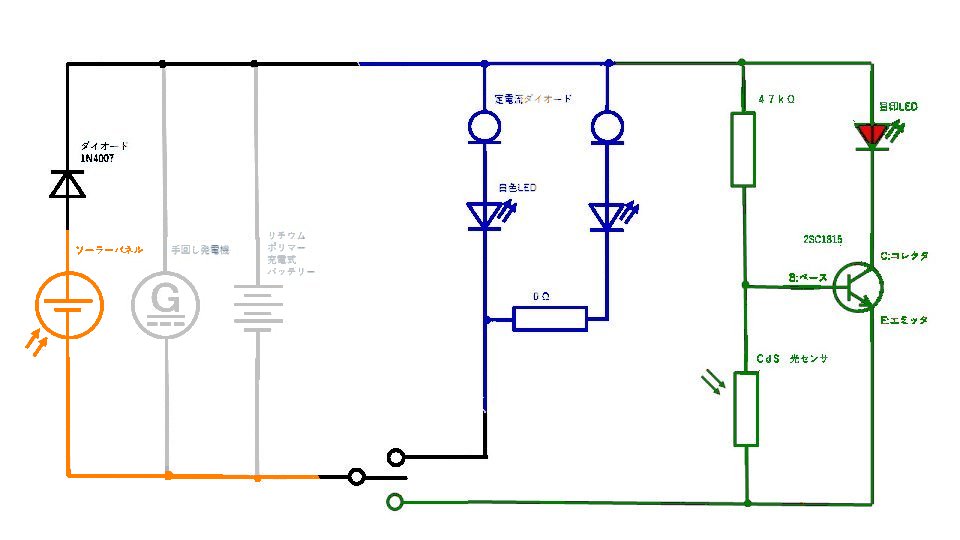

ソーラーパネル、太陽電池を取り付けます : オレンジ色の回路


注意

  1. ソーラーパネルを割らないように。ガラスのように扱います。
  2. 極性に注意。 ソーラーパネルのプラスとメイン基板のプラスを、  ソーラーパネルのマイナスとメイン基板のマイナスを接続します。

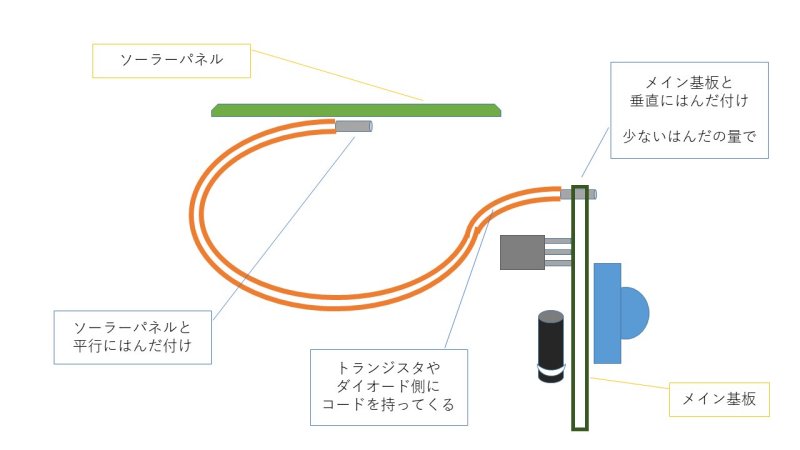

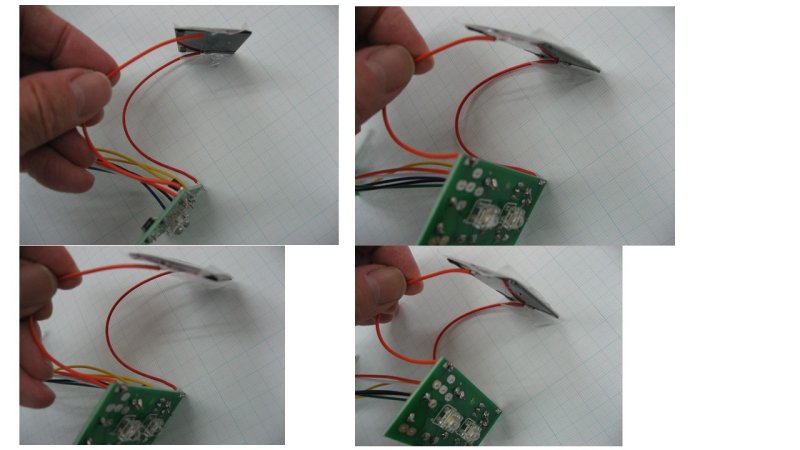

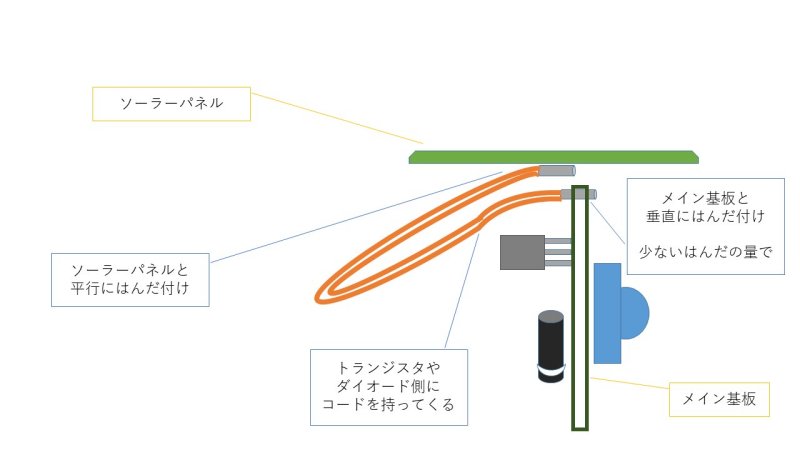

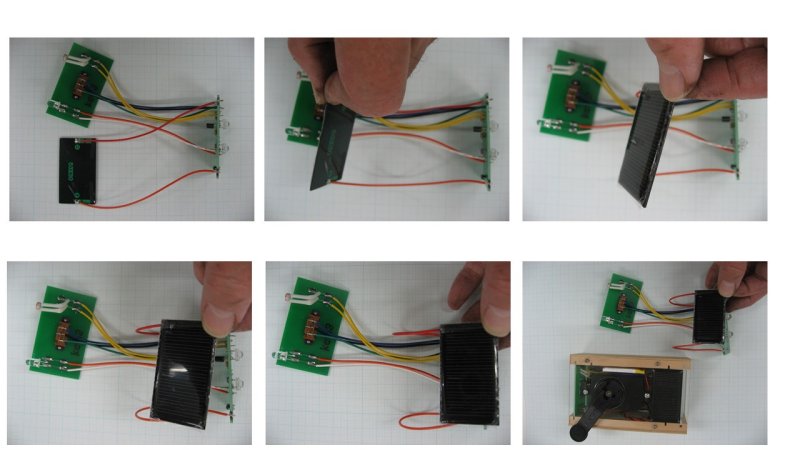

  3. この後の狭いケースへの取り付けのために、方向を写真に合わせてください。 メイン基板には極めて少ないはんだの量でとどめてください。

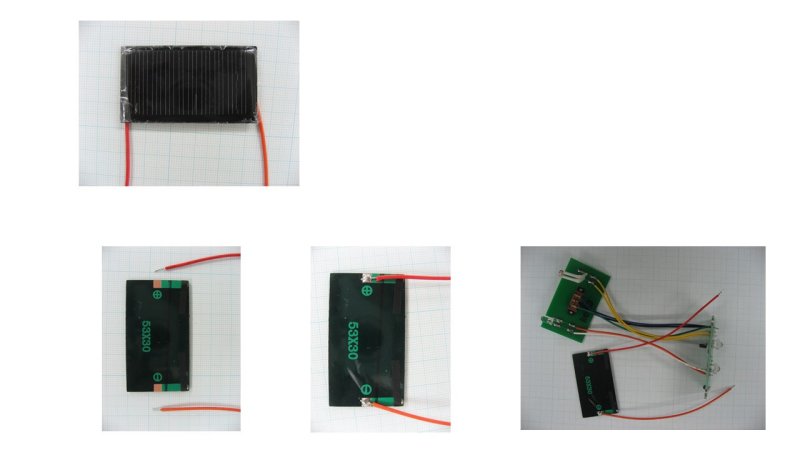

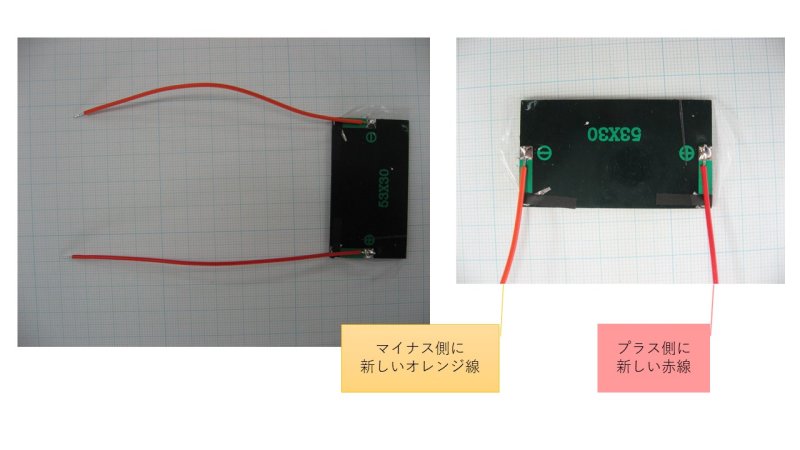

ソーラーパネルに線をはんだ付け

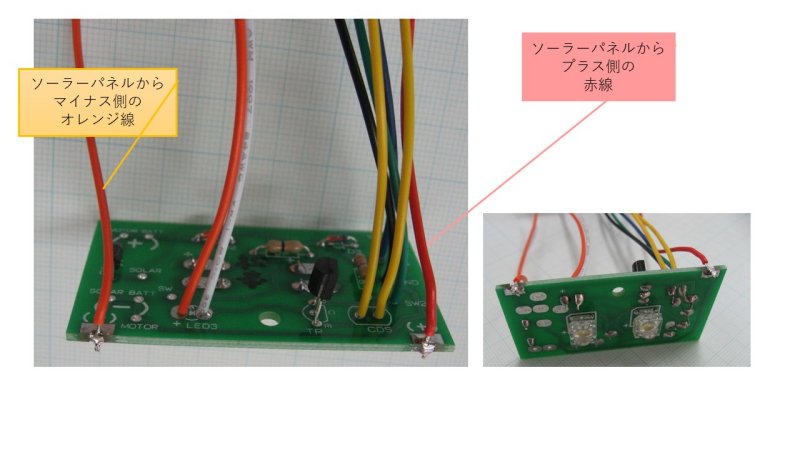

メイン基板の(+)に赤線 (-)に黒線をはんだ付け







動作試験をしましょう。

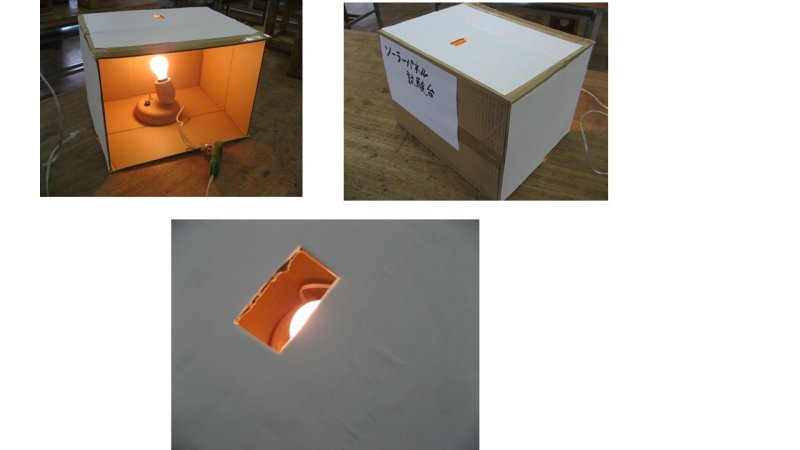

ソーラーパネル試験台

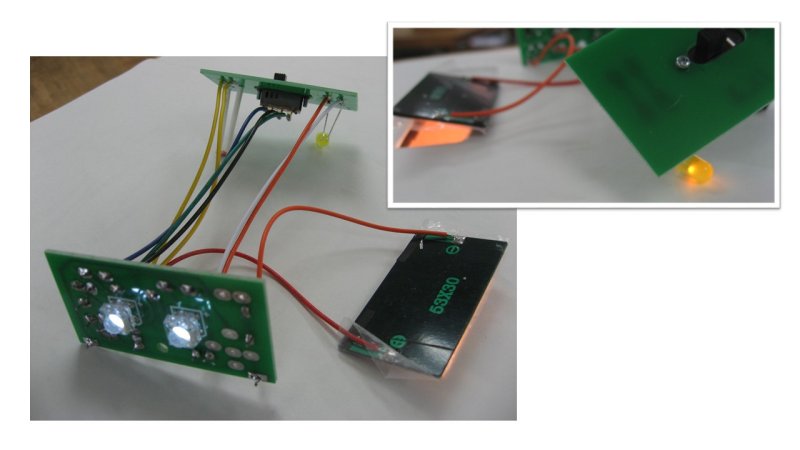

強い光をソーラーパネルに当てます。



乾電池で実験した時と同様に、白色LED、目印LRDが点灯します。

光エネルギー → 電気エネルギー → 光エネルギー …といったエネルギー変換がされています。




 05 リチウムポリマー電池のソケットをつける



「基盤の印刷の コの方向」
と
「ソケットの コの方向」
をそろえる。
